lunes, 31 de agosto de 2015

Ficha de Pasta texturizada



Actividad: El arquitecto nos pidió realizar la ficha técnica de un tipo de pasta texturizado, con todas sus características.


Desarrollo de Ficha:





Sello del Arquitecto



Texturizado Muestra



( Pasta china )


( pasta lisa )


( Pasta Caracoleada )


Materiales para elaboración de pasta:
 Crest 2 kilos
granito # 1 150 gramos
Afine 250 gramos
Agua y cuñas



Conclusión: Modifique un poco el diseño de mi ficha en cuanto al color, para que fuera mas llamativo el contenido de la ficha y no el fondo. De esta manera se puede entender mejor y sobresaltar los subtítulos y la información de las pastas.





viernes, 28 de agosto de 2015

Visita de Obra ( Revoco)

Actividad: El arquitecto nos pidió visitar una obra para poder ver como se aplica el revoco, ver los materiales y costos aproximados de este.


Desarrollo:

Revoco : acabado que se obtiene rociando una superficie ya sea muro o plafón con una mezcla de cemento, arena y un pigmento colorante.

Al llegar a la obra le preguntamos a los ayudantes ( albañiles ) sobre la información requerida para poder revocar.

Los materiales necesarios para el revoco son : Cemento, cal, agua y arena.

( Cemento)


( cal)


(Arena)

La proporción que ocupa el ayudante para revocar en muros es:

5 latas de Arena
1 de cal
3/4 de Cemento


( Muro revocado)


Antes de aplicar el revoco nos informaron que se debe aplicar un zarpeado en el muro para que pueda tener agarre o adherencia el revoco al momento de aplicarse sobre esté.

Los materiales que ocupan para zarpear son cemento, arenilla y arena. En las siguientes proporciones 1 Bulto de cemento, 4 Latas de arena y 3 de arenilla.

Las herramientas que ocupan principalmente para realizar estas actividades son :

Cuchara, hilo, plana y codal o regla.


( ayudante usando regla )


( plana )


( cuchara )


Personal necesario: El ayudante es el que hace la mezcla, mientras que el oficial es el que aplica el revoco o zarpeado.

Costo: Regularmente cobran por dia entre $300 a $350

Su rendimiento en muros es de 8 m2/ día mientras que en plafones es de 10 a 15m2/día

El costo por m2 varia de acuerdo a lo que cobran por día ya que es de $ 45.00 por muro y $ 65.00 por plafón.


Obra :





La obra se encuentra  ubicada en la calle Martin torres entre Crisóforo Cortes y Priv. Paulino Olivo
Col. Obrero Campesina






jueves, 27 de agosto de 2015

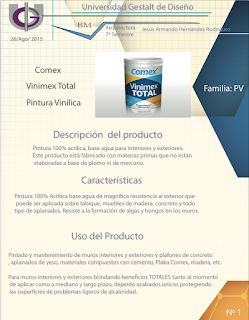

Ficha Técnica " Pintura Vinílica"

Actividad: El arquitecto nos pidió realizar la ficha técnica sobre el acabado de pintura vinílica. Con una serie de elementos que debería contar esta que es:

Numero de ficha, Fecha de entrega, Familia, Descripción del producto, Características, Uso del Producto.


Rendimiento, Ventajas Colocación, Herramientas para aplicación, Personal Necesario, Dilución.


Presentación, Precio, Datos Técnicos, Acabado, Color y textura, Almacenamiento, Costo de Aplicación.


Proveedores


Conclusión : Pude retroalimentar mi información y dudas en clase, para poder mejorar los puntos donde se genero duda dentro de la elaboración de la ficha técnica.


Anexo

Se muestra un video de como se aplica un tipo de pintura y el material necesario  para  cuidar todos los tipos de  pisos ya sea de cocina, baño , pasillos etc.  video








miércoles, 26 de agosto de 2015

Diseño de Ficha Técnica

Actividad:  El arquitecto pidió diseñar la ficha para un catálogo de materiales. Se utilizara durante todo el semestre para vaciar el contenido sobre acabados, pintura, aluminio y madera.




martes, 25 de agosto de 2015

Acabados en la Edificación


Un acabado es el trabajo  que se realiza  en una construcción para darle un terminado a la obra.  Los acabados se aplican en pisos, ventanas, puertas y muros.


( acabado en interior)

Un antecedente de los acabados en la arquitectura, podemos verlo en Le Corbusier, con una de sus obras maestras: La “Tourette” este edificio esta construido principalmente en concreto armado de acabado aparente.


( acabado de concreto aparente en fachada)



martes, 18 de agosto de 2015

"Concreto Aparente "

Algunos colores en la naturaleza son tan efímeros como una flor en plena floración o como el follaje de otoño en el punto más alto de su gloria. Otros colores son más duraderos. Entre los tonos que más perduran están los que encontramos en las rocas y en las piedras.


Los concretos arquitectónicos son aquellos acabados que se da por medio de una cimbra mejor conocido como concreto aparente.
Por una parte el concreto debe resultar satisfactorio tanto en su estado endurecido como ya que tiene que llegar fresco a la obra en donde el cimbrado ya esta listo para llevar a cabo el colado.


[ Concreto Aparente en Fachada ]


El concreto arquitectónico prefabricado en planta presenta muchas ventajas. De hecho, en la planta se pueden controlar En planta, se trabaja al nivel del suelo, con buena luz, bajo techo, con toda la maquinaría y la mano de obra calificada necesaria.

En planta, el concreto fragua y se seca en condiciones similares entre todos los elementos de una producción, afuera del sol y del viento. Lo que es muy importante para lograr menor diferencias de tono entre las piezas.



[ Concreto Aparente en Interior ]


El término "arquitectónico" significa que el elemento de construcción tiene a la vez un valor estructural como estético.
